Rockchip rk3576 екінші буын 8nm жоғары сапалы AIT платформасы - бұл ARG негізіндегі компьютерлер, жиектерді есептеу құрылғылары және жеке мобильді интернет-құрылғылар сияқты әртүрлі қосымшалар процессоры. Ол ARM архитектурасына негізделген сегіз негізгі процессорды қолданады, тәуелсіз 6Tops (секундына Tera операциялары), мысалы, NERINE желісінің Quad өңдеу қондырғысы), мысалы, GPU, MCU, VPU сияқты бірнеше есептеуд қалпын біріктіреді және күрделі көрініске қатысты көптеген интерфейске ие. Сонымен қатар, rk3576 сонымен қатар UFS (әмбебап флэш-жадты) сақтауды қолдайды, деректерді тиімді сақтау және оқу мүмкіндіктерін қамтамасыз етеді.
Қолданыстағы даму технологиясы бойынша Thekcore технологиясы, қазіргі уақытта ҚР 3576 негізгі бортын құрды және баптау және жаппай өндірісті қолдайды

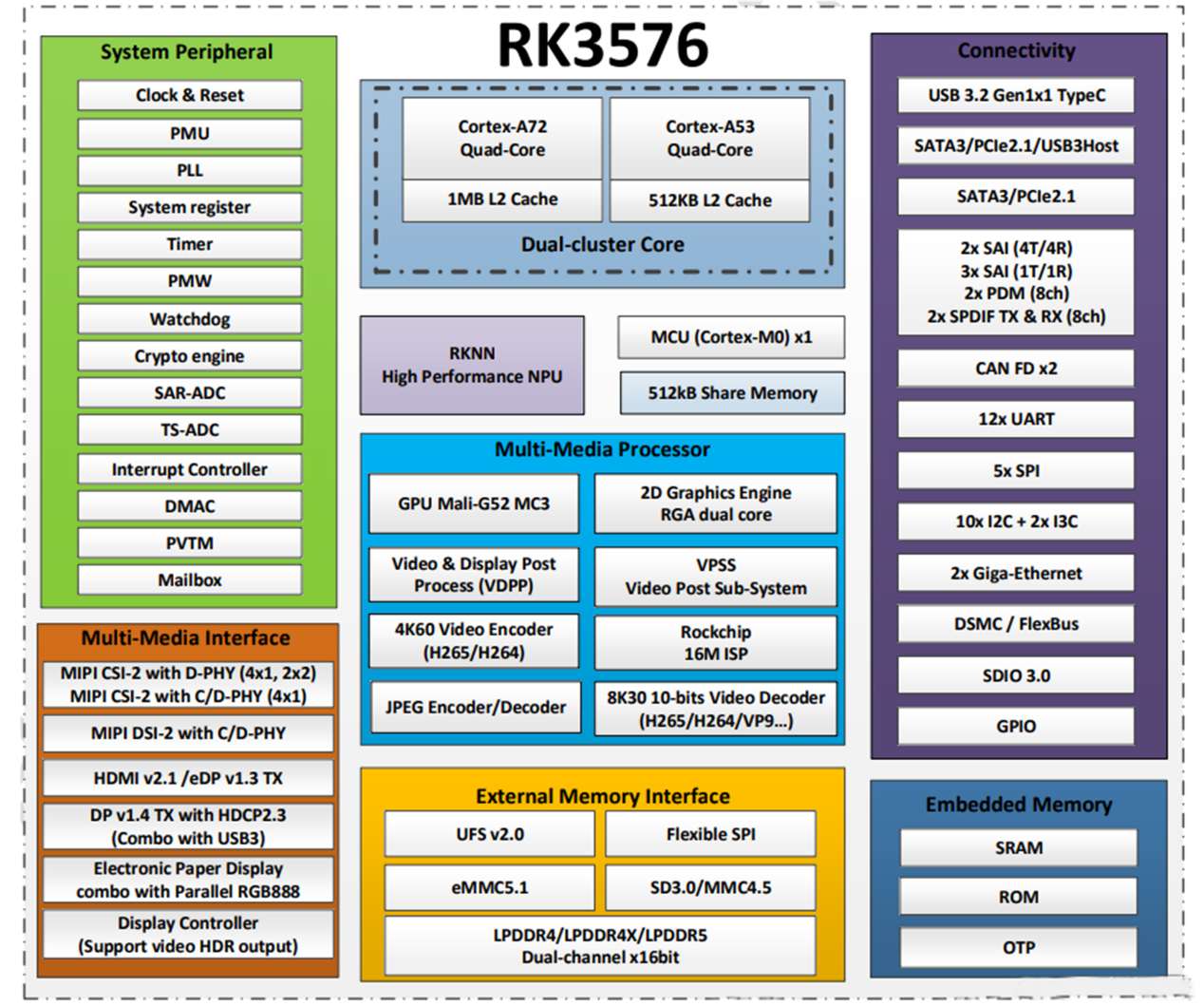

2. 2. Rk3576 сипаттамасы талдау
CPU:
4 Cortex-A72 ядросы (2,2 ГГц) және 4 кортекс-A53 ядросы (1,8 ГГц) бар окта-өзек өңдеуші.
Пайдаланушыға бағытталған ARM Cortex-M0 M0 M0 AMU 400MHZ
GPU:
Arm Mali-G52 MC3 @ 1GHZ
OpenGL ES 1.1, 2.0 және 3.2 қолдайды
Қолдау Volcano 1.1
OpenCL 2.0 толық профильді қолдайды
AFBC (ARM Frame буферін қысу) қолдайды
DDR:
DUAL 32-BIT LPDDR4 / lpDDr4x / lpDDr5
VPU:
8KP30 H.265, AV1, VP9, AVS2 видео декодер
4KP120 H.265, AV1, VP9, AVS2 видео декодер
4KP60 H.265, H.264, AV1, VP9, AVS2 видео декодер
4KP60 H.264 / H.265 Бейне кодтаушы
4KP60 MPEG коды және декодер

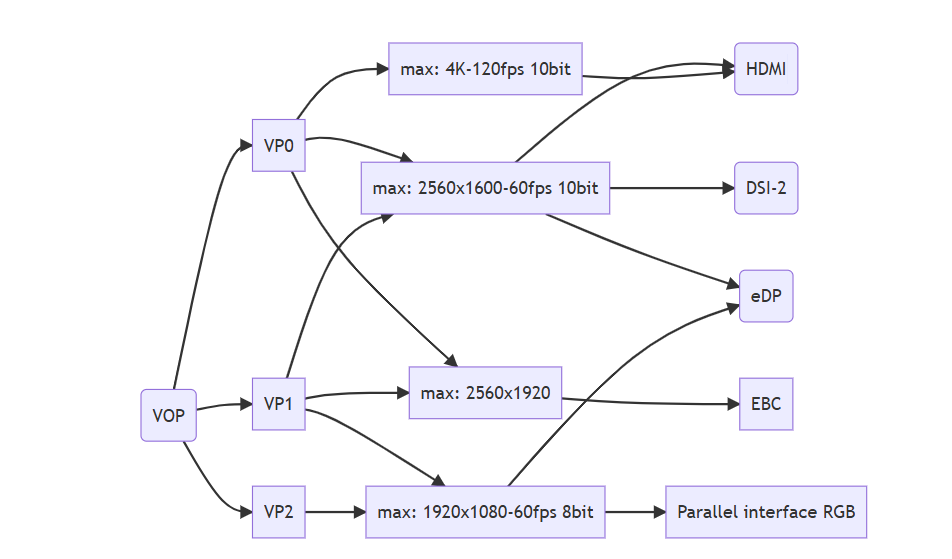

GTC:
HDMI 2.1 4KP120 / edp 1.3 combo tx @ 4Kp60 combo tx
MIPI DSI-2 TX @ 4K60
DisplayPort 1.4 TX @ 4K120
EPD (электронды қағаз дисплей) TX @ 2560x1920
Параллель интерфейс (RGB888) TX @ 1080p60
1. Үштік экранды қолдау үшін 2.5K + 2K + 2K
2. 2. Қос экран 4K + 2K
NPU:
Int8 есептеу қуаты - 6 жоғарғы
Қолдау қосарлы өзек, қосбалар бір-бірімен немесе өз бетінше жұмыс істей алады
Қолдау int4, int8, int16, fp16, bf16 және tf32 1MB ішкі SRAM есептеу
Қолдау Көп міндет, бірнеше сценарий параллельді Q ТӨМЕНДЕРДІ ҚОЛДАУ ҚОЛДАУ ҚҰРАМЫ: Тензорфов, кофе, графика, питтер, онкс, NN, Android NN және т.б.
RGA (2D графикалық қозғалтқыш):
Rockchip RGA V2.5 қозғалтқышы, қос өзек максималды ажыратымдылығы: бастапқы кескіні 8192x8192, мақсатты сурет, мақсатты сурет 4096x4096 Қолдау блогын беру және градиент толтыру және үлгіні толтыру
Альфа араластыру, оның ішінде ғаламдық альфа, пиксель альфа және градиент
Кез келген бүтін емес масштабтау коэффициентін 1/16-дан 16-ға дейін қолданыңыз
Қолдау 0, 90, 180, 270
Бейне кірісі
HDR-мен 16М пиксель ISP (120 фунтқа дейін)
3 MIPI CSI-2 интерфейстерін қолдайды
1 MIPI CSI-2 D-Phy (4x1, 2х2)
1 MIPI CS1-2 C / D-PHY (4x1)
Екі 4 жолақты D-PHY V1.2 интерфейсі
Әр интерфейсті 2x2 деректер арнасы ретінде теңшеуге болады
Бір 4 жолақты (немесе 3-деректерді үштік) c / d-phy
D-PHY - V2.0, аралық жылдамдығы 4,5 Гбб
C-Phy - V1.1, үштік жылдамдығы 2,5г
Әр порт 4 виртуалды арнаны қолдайды
DVP интерфейсі
Бір DVP 8/10/12
16 биттік
8/10/12/16 бит, 150 мг / o жиіліктік қолдау bt.601 / bt.656 және bt.1120 VI интерфейстері Пиксель сағаттарын, көлденең синхрондауды және тік синхрондауды қолдауды 2/4 Жолды мультипликациялау 2/4-жақты мультиплекстеу BT.656 / BT.1120-дағы екі жақты іріктеу Bt.656 / bt.1120
Сақтау
Ufs 2.1 HS-G3 (12GBPS)
FSPI (сегіз арна)
EMMC 5.1
SDMMC 3.0
Камера, егер
2 MIPI CSI-2 D-Phy (4x1 немесе 2х2) болуы мүмкін
1 MIPI CSI-2 C / D-Phy (4x1)
1x 8110112116-биттік DVP
Сурет сапасы - ДӘРІГЕРЛЕР - ДЕНСАУЛЫҚ, Дене алу, масштабтау, басқару қозғалтқышы, айқындық, жиек тегістеу, DCI-hist, 3D-lut, acm, acm, hdr
Дыбыс
I2S / TDM / PCM (2x 4T4R, 3x 2T2R), 2x 8ch PDM, 2x 8CH / PDIFASRC (2x 2ch + 2x 4ch)
Жел
2x RGMI интерфейстері, I.e. Қос гигабит Ethernet
. USB
1x USB 3.2 ген 1, DisplayPort көмегімен clet-c alt режимін қолдайды
. Шаптандыру
1 PCLE 2.1 / SATA 3.1 / USB 3.2 гендер
1 PCLE 2.1 / SATA 3.1 мультиплексиялық порты
Басқа 1/0
FD, I2C, SPI, UART, GPIO бола алады
Қауіпсіздік (Arm TrustZone қауіпсіздік ұзартылуы)
Arm TrustZone қауіпсіздік ұзартқышы
Қауіпсіз жүктеу / негізгі баспалдақ / от
Крипто қозғалтқышы (RSA, ECC, Hash, Hash, AES, AES, SHA, SM)
Пакет:16x17mm, 0.65 алаңы, FCCSP пакеті
