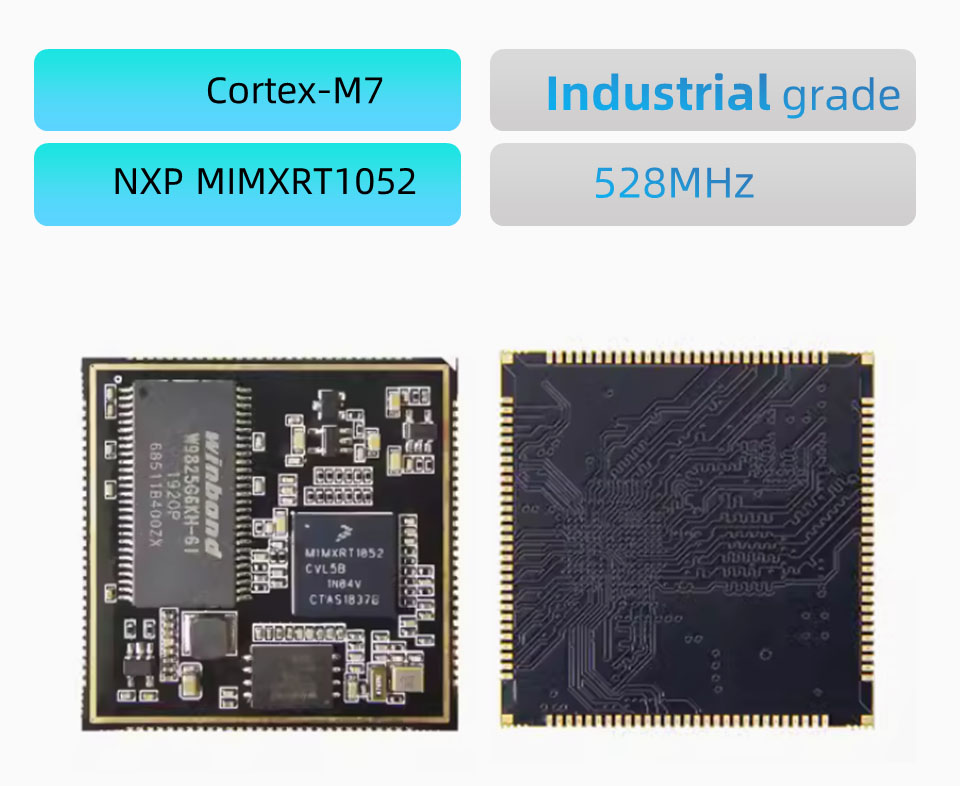

● RT1052 S2 негізгі тақтасы NXP MIMXRT1052CVL5B процессорына негізделген жасалған.
● Бүкіл басқарманың компоненттері өнеркәсіптік материалдардан жасалған.

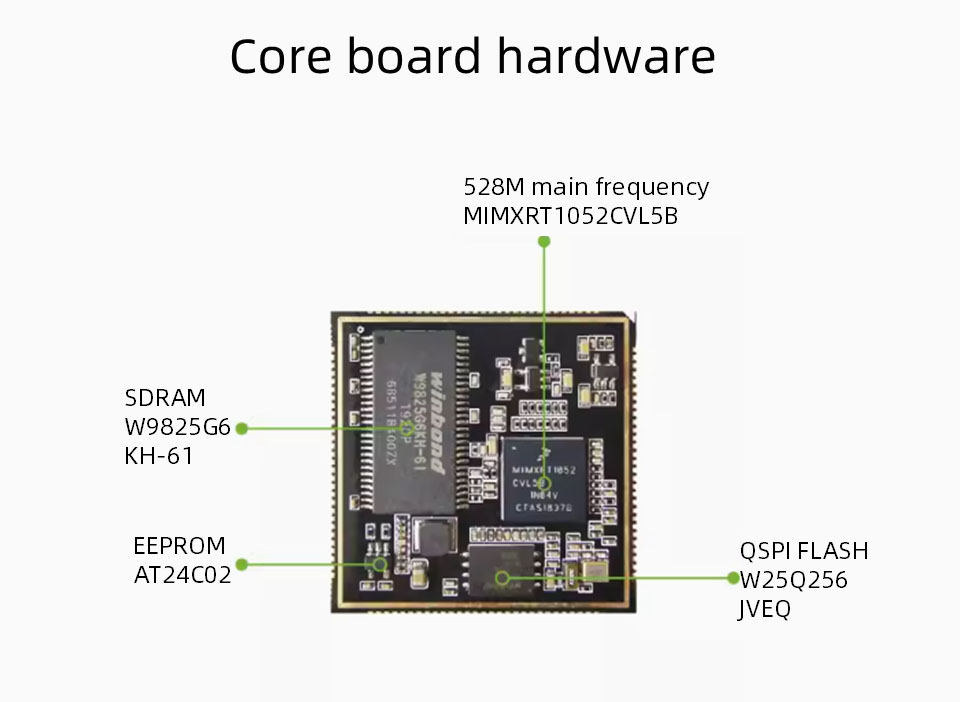

● Негізгі тақтаның аппараттық ресурстарына жатады
● 32MB SDRAM, 32MB және FLACK және 256B EEPROM.
● ПХД 6 қабатты қара батырманы алтын дизайнын қабылдайды, жалпы мөлшері 38 * 38 мм, барлығы 116 түйреуіш және 1,0 мм диапазоны. SIMC автобусынан басқа, чиптің қалған 10 түйреуіші шығарылды.
Негізгі чип: MIMXRT1052CVL5B, Cortex-M7 өзегі, негізгі жиілік 528 МГц
SDRAM: 2MB, TSSOP пакеті, бренд Winbond, өнеркәсіптік баға
Жарқыл: 32MB, WSS8 пакеті, бренд Winbond, өнеркәсіптік баға
EEPROM: AT24C02 256B
Ethernet Phy: жоқ
PCB өлшемі: 38 * 38 мм
Қуат көзі: 3.3V
Қалқанның қақпағы: қалқан қақпағы жоқ
GPIO: 116 түйреуіштер, 1,0 мм диапазон, SIMC автобусынан басқа, барлық басқа I0 шығарылды
Жұмыс температурасы: -40 ~ 85 ° C, өндірістік баға
● СК: 1 арна
● USB: 2 арна, жылдамдықпен Phy
● SDIO: 2 арна
● I²C: 4
● SPI: 4
● UART: 8
● SAI: 3
● ADC: 2 (әрқайсысы 16 арна), 12bit
● PWM: 4
● JTAG: 1 арна
● SPDIF: 2 арна
● can: 2
● ЕСКЕРТПЕ: Жоғарыдағы мәліметтер қайта пайдаланылуы мүмкін, анықтамалық дизайн ретінде негізгі тақтаның PIN кодын қараңыз
ЕСКЕРТПЕ: Басқарманы ең аз 500 тапсырыспен реттеуге болады
