Rockchip RV1106 аналық плата

TP-RV1106 тақтасы негізінен өндірушілерге және ендірілген деңгейлі әзірлеушілерге бағытталған және оларды ақылды үй, қауіпсіздік мониторингі, өндірістік автоматика, тұтынушы электроника, заттар, білім беру және ойын-сауық сияқты түрлі салаларда әзірлеу үшін қолдануға болады.

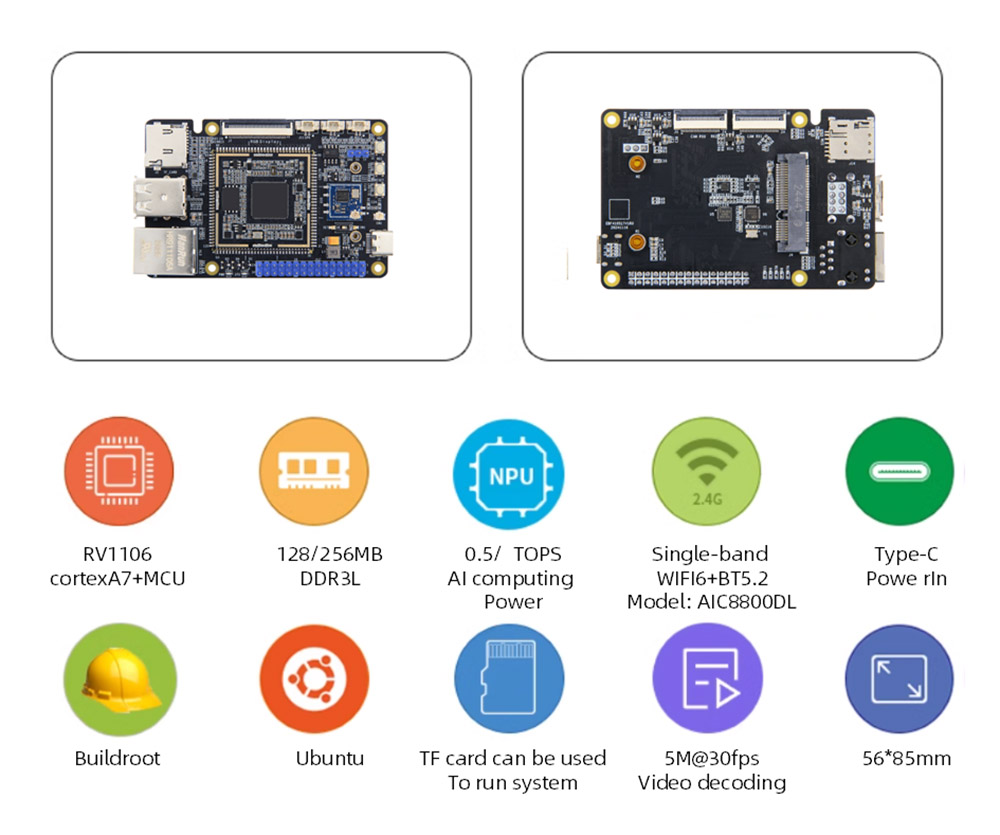

RockChip RV1106-ды негізгі чип ретінде қолданыңыз, бір жолақты WiFi6 + BT5.2 сымсыз модулі, 100m Ethernet, MIP, MIC, SPK, SPK, SPK, 30planced Pins, SPI, SPI, I2C, UART, PWM функциялары.

Кіріктірілген тәуелсіз NPU Есептеу қуаты 0,5T/1TOPS@int8-ге жетуі мүмкін, камерасы yolo video-да нақты уақытты тануды, суретті тануды және басқа функцияларды жүзеге асыра алады.

Кірістірілген төмендетілген бейне кодтау модулі, 5M @ 30FPS H264 / H265 бейне кодтауына дейін, 4M @ 60FPS JPEG / MJPEG кодтау және бірнеше биттік бақылау әдістерін қолдайды.

Басқарма екі қосымша жад конфигурациясын ұсынады, өлшемі 56 * 85 мм, шағын және керемет, қуатты тұтыну және жоғары өнімділік және Linux жүйесін оңай іске қосады.

Пайдаланушыны пайдалануға және қайталама дамуды жеңілдету үшін бастапқы деректерді, оқу құралдарын, оқу құралын, оқу құралдарын әзірлеуді, процедураны толығымен ашады, Толығымен ашық, PDF драйверлерін және басқа ресурстармен қамтамасыз етеді.

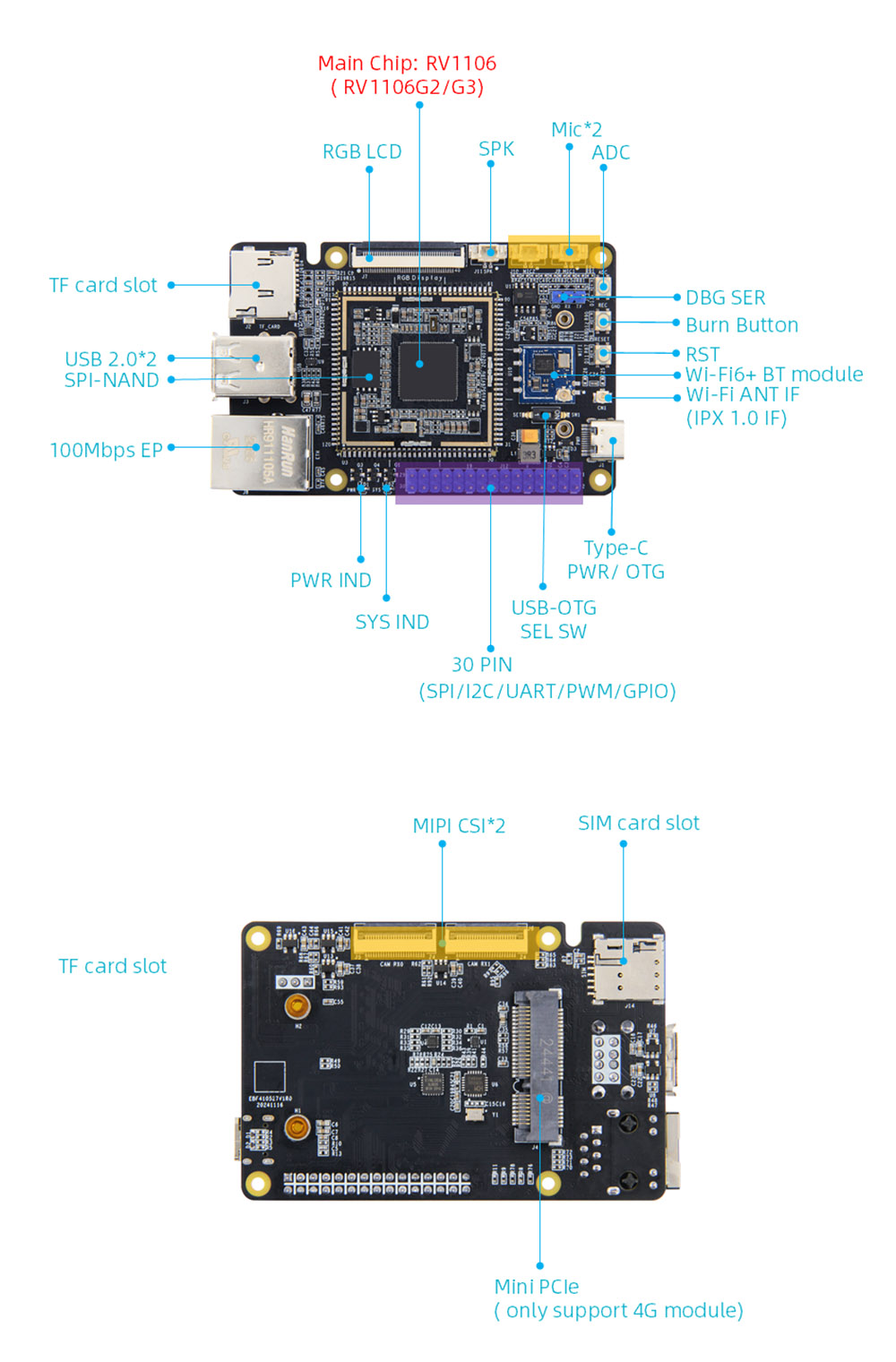

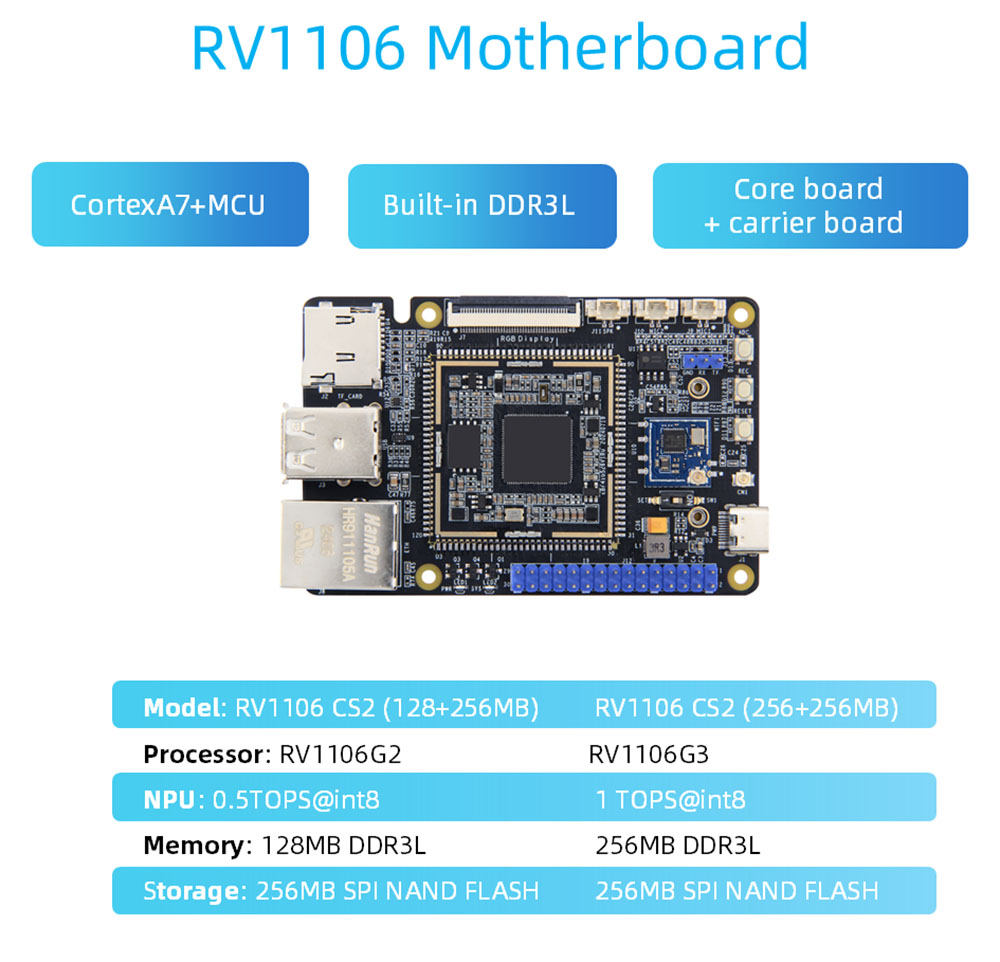

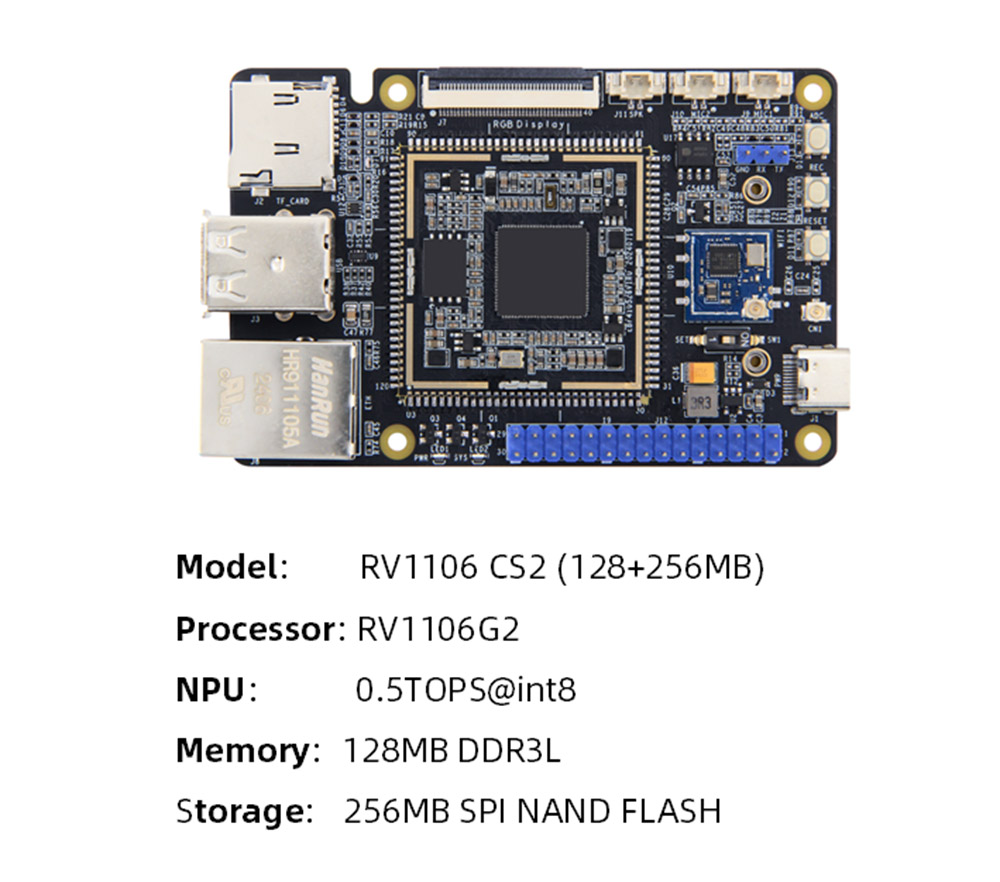

RV1106 аналық плата аппараттық сипаттамалары

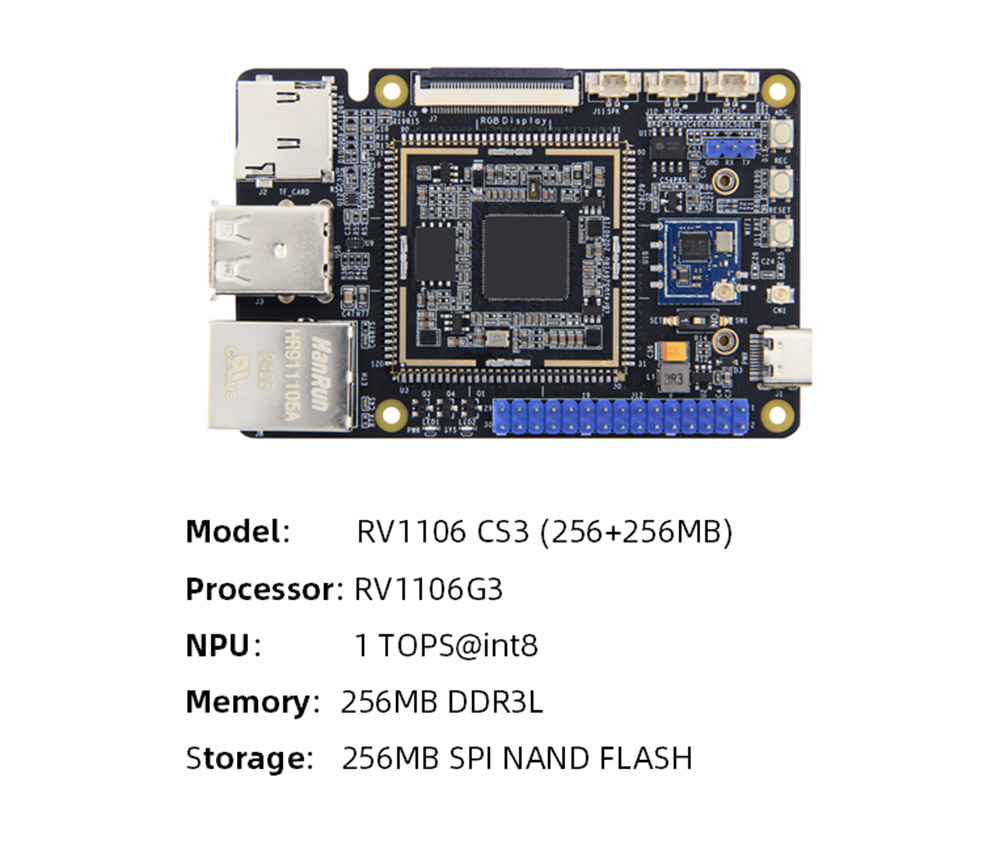

 CPU: Негізгі чип: RV1106, Cortlexa7 + MCU

 Жад: Ендірілген DDR3L, қосымша RV1106g2: 128MB / RV1106g3: 256MB

 Сақтау: SPI-NAND жарқылы, сыйымдылығы: 256MB

 AI есептеу қуаты: RV1106g2: 0.5TOPS@int8.rv1106g3: 1Tops @ int8

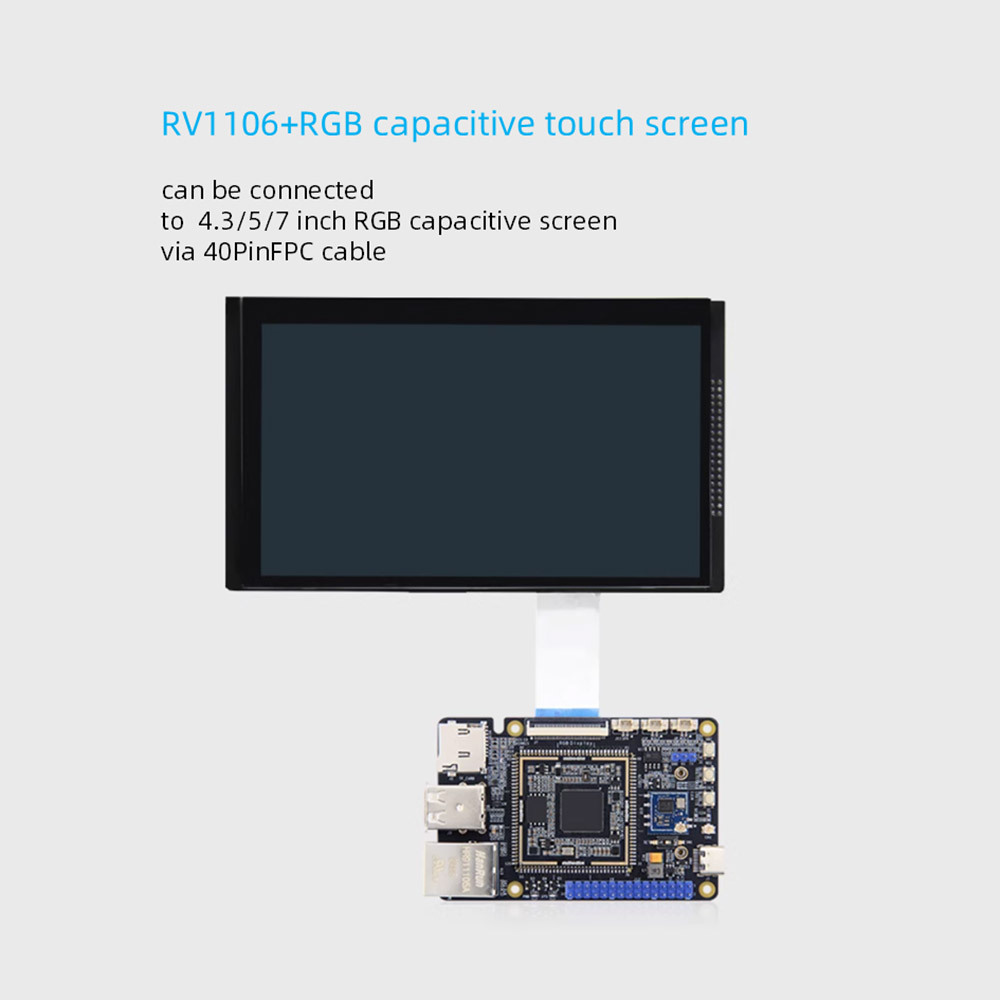

 Дисплей: 40pin FPC интерфейсі 0,5 мм аралық, 18bit RGB интерфейсінің уақыты, 18BIT RGB интерфейсінің уақыты, FPC кабелі арқылы біздің 4,3 / 5/7 дюймдік RGB интерфейсінің аралық экранына тікелей қосылуға болады

 Камера: Mipicsi екі қабаты, бір арна Бір арна 5M @ 30FPS кірісіне дейін қолдайды, қосарлы арна 1080p @ 30FPS дейін қолдайды

 Қуат интерфейсі: 5V @ 1A DC енгізу, типті интерфейс, сонымен қатар кескіндерді күйдіру үшін пайдалануға болады

 Ethernet: * 1 порты * 1 порты 10/100 Мбкі деректерді беру жылдамдығын қолдайды

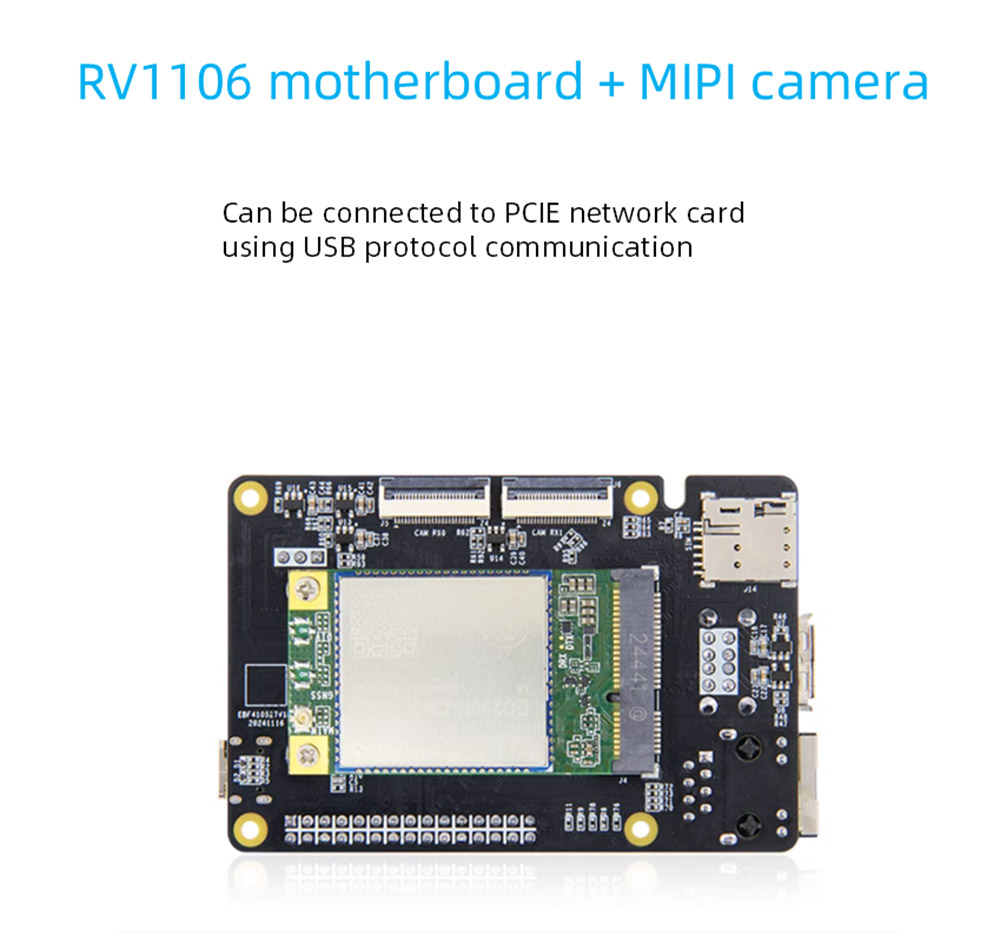

 People Interface: Mini-Persife Interface * 1, USB протокол байланысын қолдана отырып, PCIe желілік картасын қосуға болады

 SIM картасы: SIM карта ұстағыш * 1, SIM картасының функциясы 4G модулімен бірге қолданылуы керек

 TF Card ұстаушысы: SD2.0 интерфейсі, 512 ГБ дейінгі қолдайды, TF карталарын жүктеу жүйесін қолдайды

 USB2.0: USB хост түрі - интерфейс * 2

 USB-OTG: Хост-A түріне қосылған кезде хост-A, A типіне қосылған кезде

 таңдау қосқышы

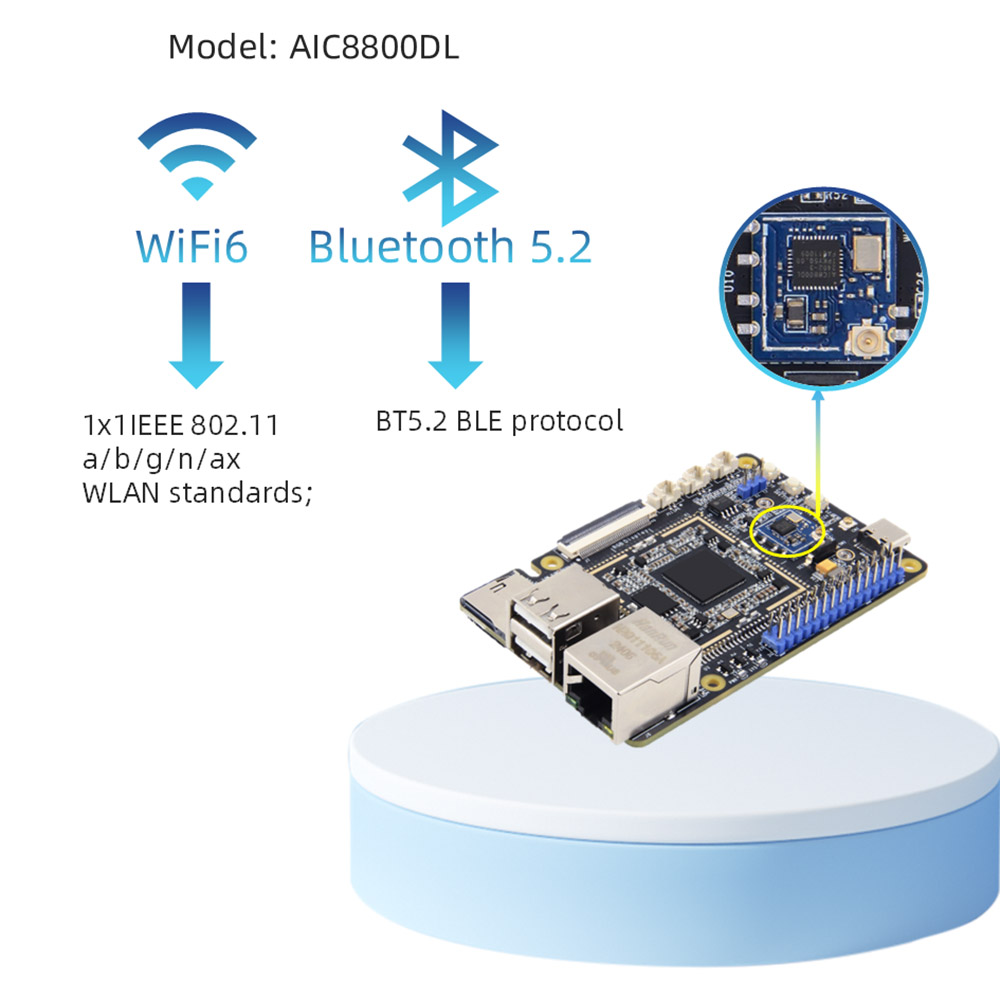

 Wifi + Bluetooth: борттық қолдау 2.4GWIFI6 + BT5.2 Ble, моделі: AIC8800DL30

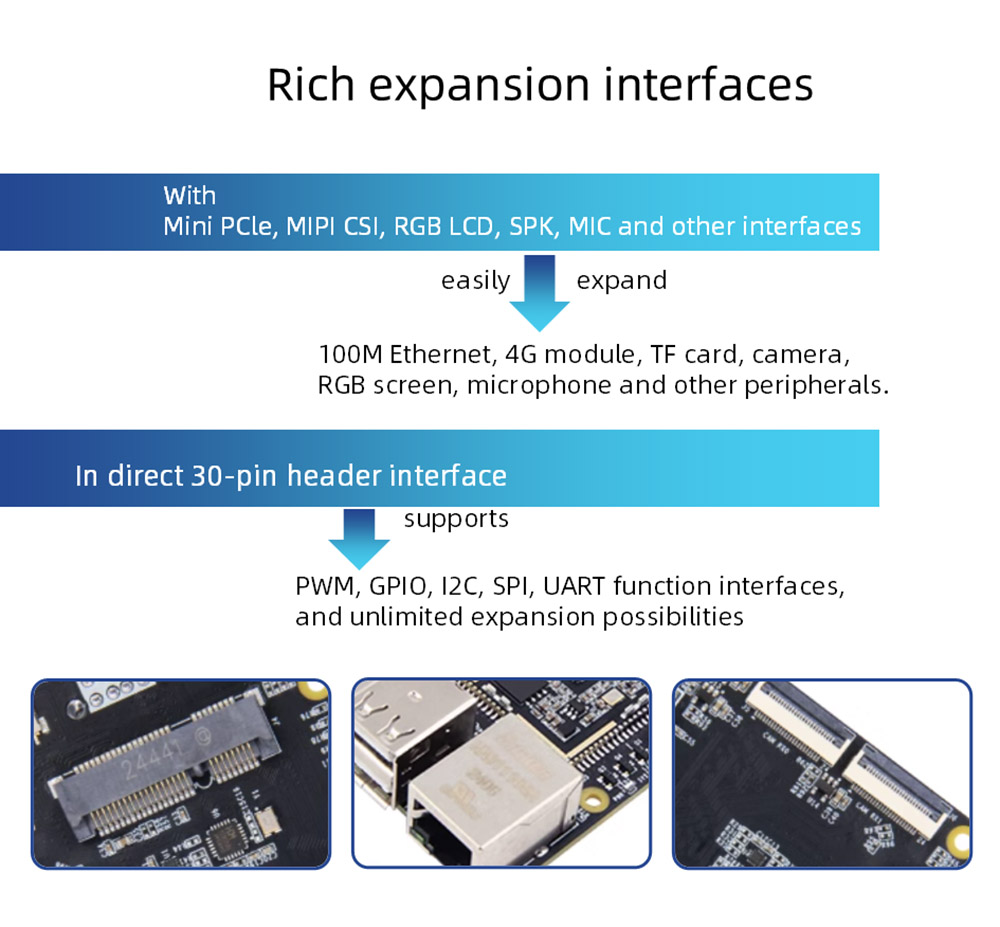

 IO interface: Pin2.54 pin interface, supports GPIO, SPI, I2C, UART, PWM function

 Жөндеу порты: Әдепкі параметр 115200-8-N-1 параметрі

 Дыбыс: ​​микрофон интерфейсі * 2, қосарланған арна енгізу; Динамик интерфейсі * 1, бір арналы SPK ойнату (сол жақ арна)

 Түймелер: Қалпына келтіру түймесі * 1; Күйе түймесі * 1; ADC батырмасы * 1

 ЖШД: қуат индикаторы * 1; Жүйе индикаторы * 1

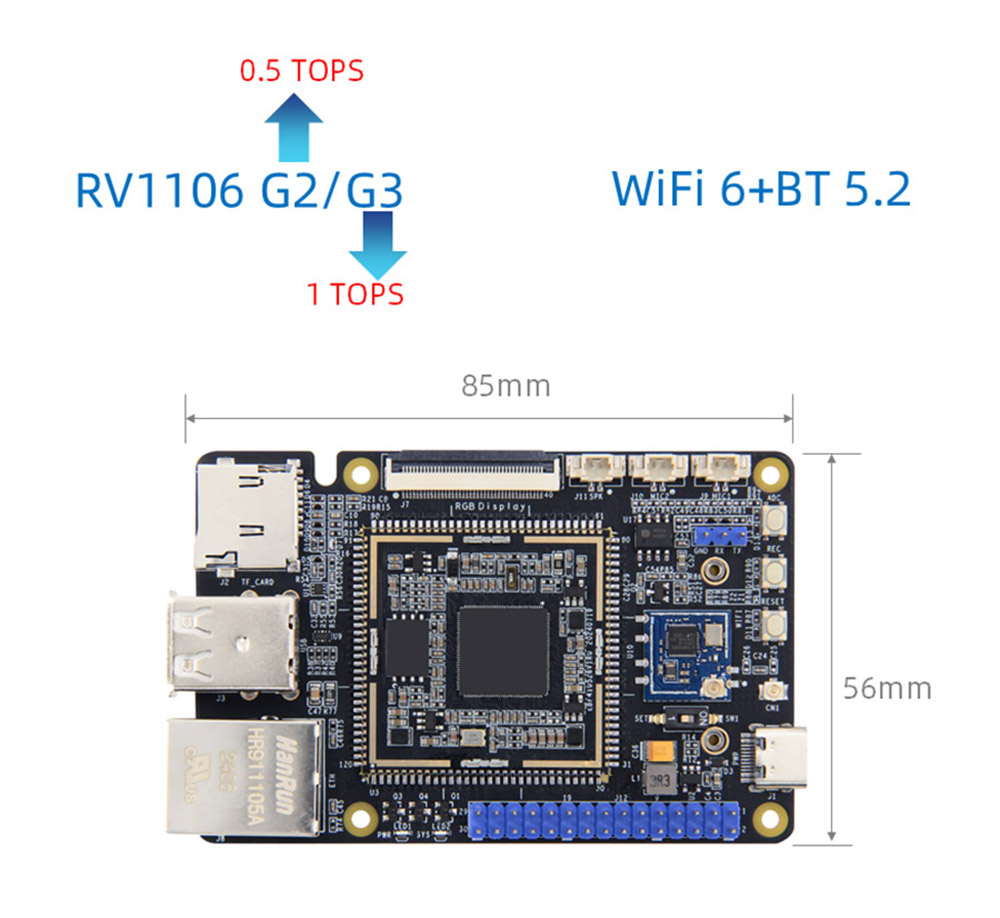

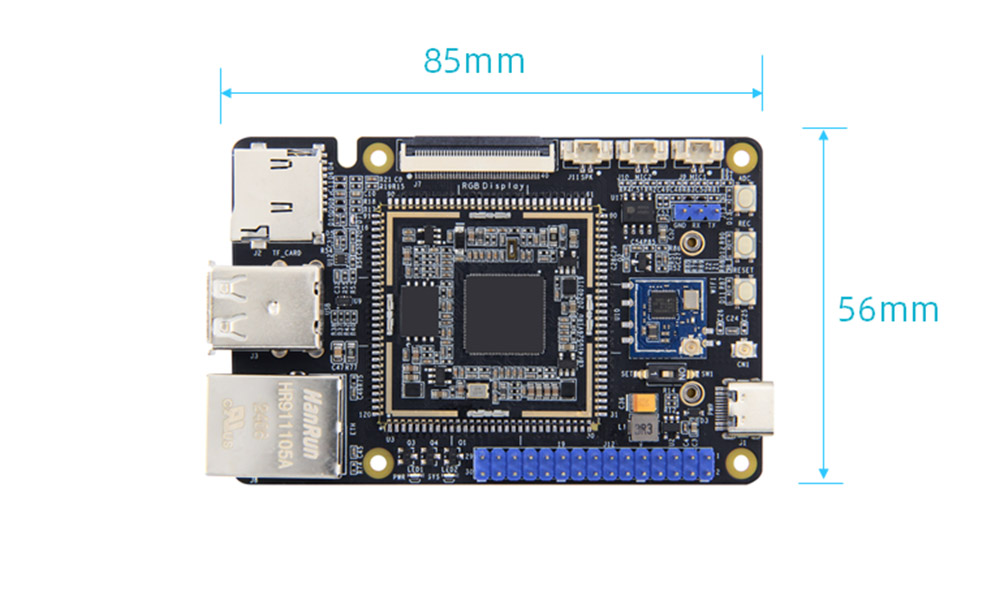

 Өлшем: 56 * 85 мм

Сәйкес келетін негізгі тақтайшаны қол жетімді

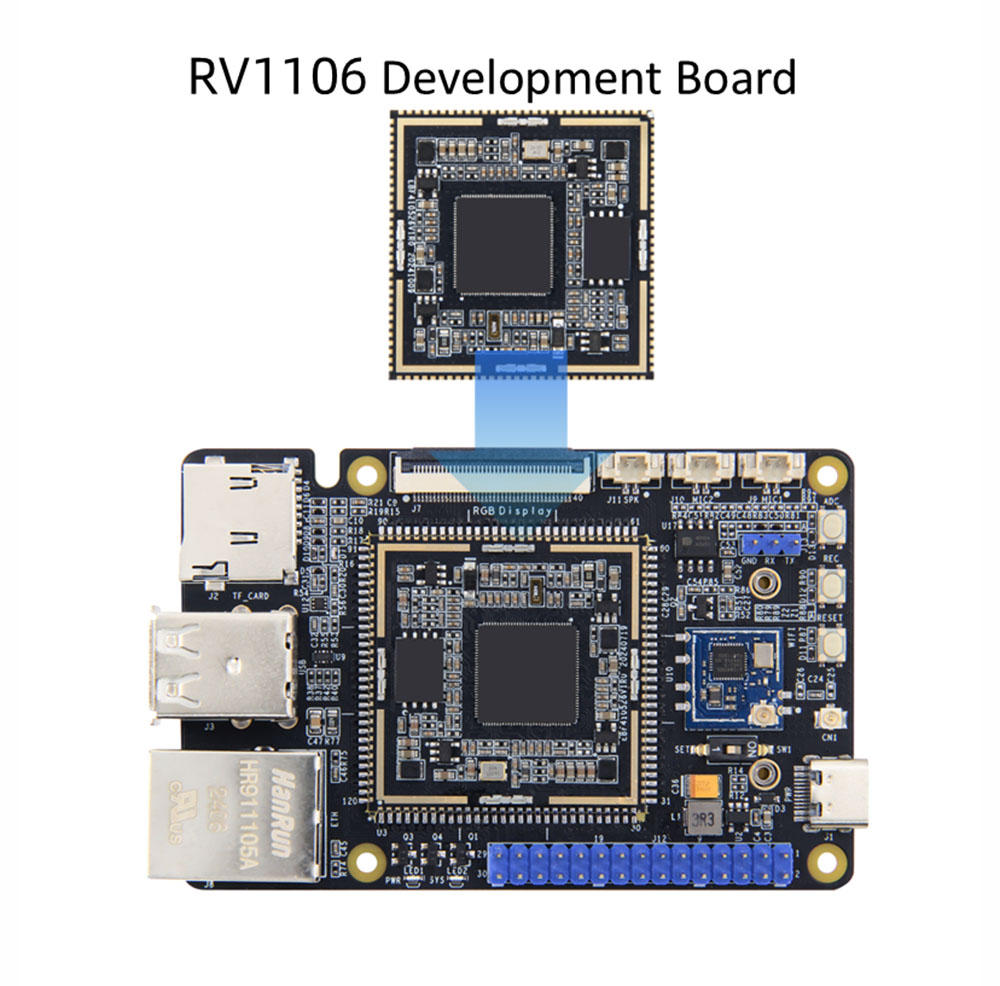

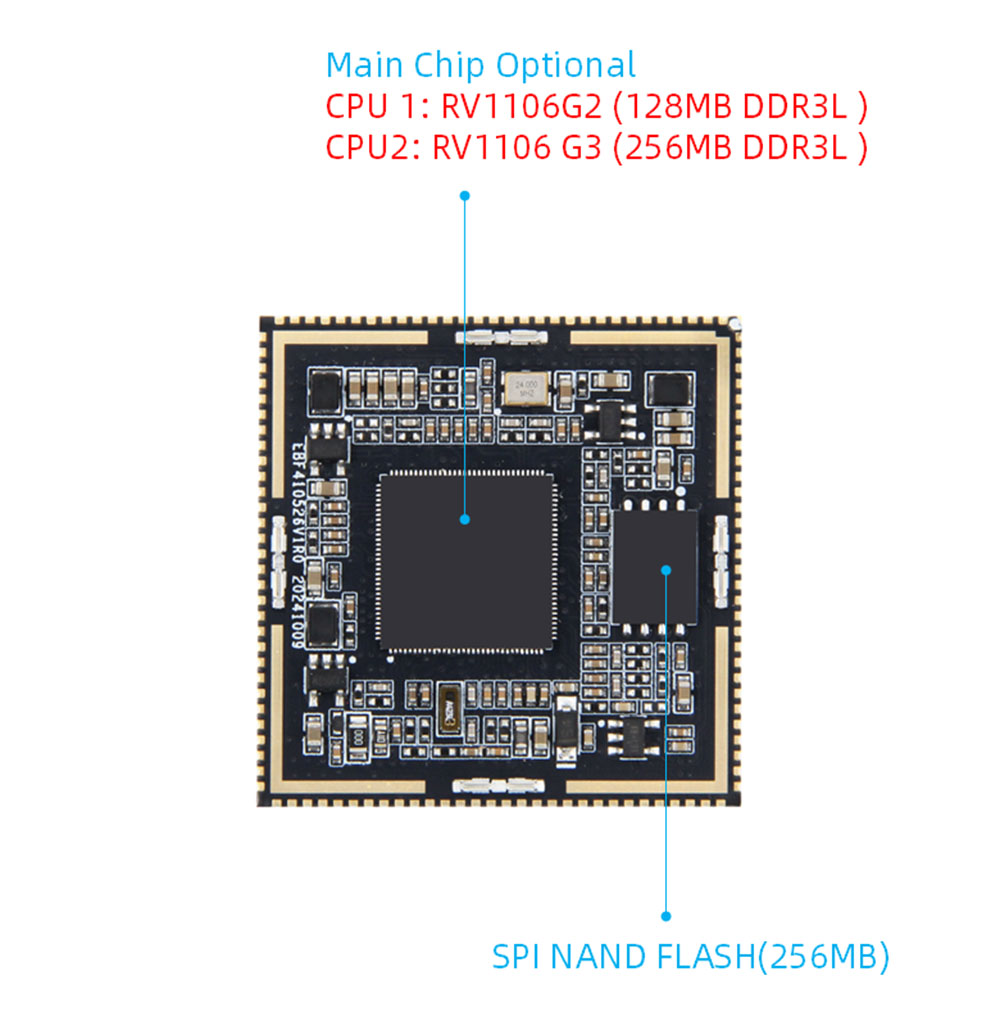

Борттың негізгі конфигурациясы

 CPU: Негізгі чип: RV1106, Cortlexa7 + MCU

 Жад: Ендірілген DDR3L, қосымша RV1106g2: 128MB / RV1106g3: 256MB

 Сақтау: 256MB Spinan Flash

 AI Есептеу қуаты: RV1106g2: 0.5TOPS@int8, RV1106g3: 1Tops @ INT8

 Интерфейс: Spinand Flash қоспағанда, 10-нан қоспағанда, 10 гпиос, оның ішінде 84 GPIOS, оның ішінде 1 NPP немесе 3 USB арнайы түйреуіштері

 PBB: 4 қабат, алтынның игральды дизайны

 Өлшем: 35 * 35 мм

Сигналдық түйреуіштер

 Желілік порт: 1 100 м Ethernet

 Сериялық порт: 6

 i²c: 5

 SPI: 2

 ADC: 1

 PWM: 12

 I2S: 1

 USB: 1

 Камера: 2

 jtag: 1

 LCD: 1
